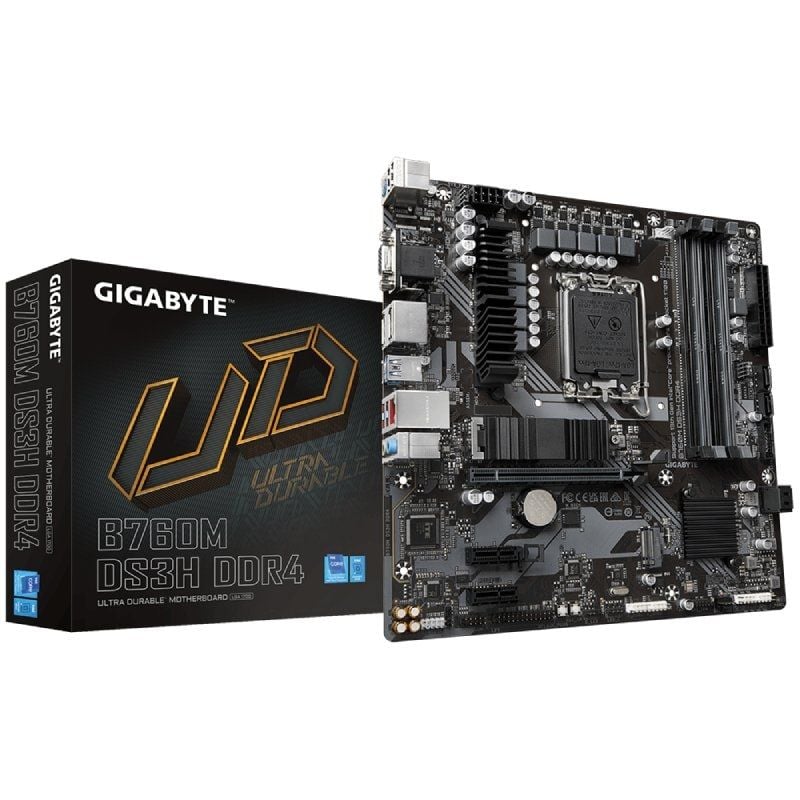

Mother-board Gigabyte B760M DS3H DDR4 soquete 1700/Micro ATX

Placa-mãe Gigabyte B760 DS3H DDR4

• Intel ® Socket LGA 1700: compatível com processadores das séries 13 e 12
• Desempenho incomparável: solução VRM digital híbrida de 6+2+1 fases
• Dual Channel DDR4: 4*DIMMs Compatibilidade com módulo de memória XMP
• Armazenamento de próxima geração: 2 PCIE 4.0 x4 m.2
• Proteção térmica m.2: Para garantir o desempenho do SSD M.2
• EZ-LATCH: Slot PCIE 4.0×16 com design de liberação rápida
• Redes rápidas: 2,5 gbe 10 Gb/s, DP, HDMI
• Smart Fan 6: Possui vários sensores de temperatura, conectores de ventilador híbridos com FAN STOP
• Q-Flash Plus: Atualizar BIOS sem instalar CPU, memória e placa gráfica

Design VRM digital híbrido de 6+2+1 fases

• 6+2+1 fases RDS MOSFET baixo (ligado)

• Choke e capacitores premium para melhorar a resposta transitória e minimizar a oscilação

Proteção térmica M.2 ultraeficiente GIGABYTE

Com a durabilidade em mente, a GIGABYTE oferece uma solução térmica para dispositivos SSD M.2. A proteção térmica M.2 evita afogamentos e gargalos de SSDs M.2 de alta velocidade, ajudando a dissipar o calor antes que ele se torne um problema.

CONECTIVIDADE

As placas-mãe GIGABYTE permitem a melhor experiência de conexão com incríveis velocidades de transferência de dados em redes e armazenamento de última geração.

PERSONALIZAÇÃO

As placas-mãe GIGABYTE incluem vários softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer uma efeito de iluminação personalizável com estética excepcional para se adequar à sua personalidade única.

PCIe EZ Latch

Desbloqueie a trava do slot PCIe facilmente ao remover a placa gráfica do slot PCIe.

Especificações

• Processador
• Soquete LGA1700: suporte para Intel® de 13ª e 12ª geração Processadores Core™, Pentium® Gold e Celeron®
• O cache L3 varia de acordo com a CPU
• (Consulte ‘Lista de suporte de CPU’ para obter mais informações).
• chipset
• Chipset Intel® B760 Express
• Memória
• Suporta DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 Módulos de memória MT/s
• 4 Soquetes DDR DIMM que suportam até 128 GB (32 GB de capacidade DIMM individual) de memória do sistema
• Arquitetura de memória Dual Channel
• Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx8 sem buffer sem ECC (operar em modo não ECC)
• Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer sem ECC
• Suporte para módulos de memória Extreme Memory Profile (XMP)
• (Consulte a ‘Lista de memórias suportadas’ para obter mais informações).
• Gráficos integrados
• Processador gráfico integrado: suporte para gráficos Intel ® HD:
• 1 porta D-Sub, com suporte para uma resolução máxima de 1920×1200 a 60 Hz
• 1 porta HDMI, com suporte para uma resolução máxima de 4096×2160 a 60 Hz
• * Compatível com HDMI versão 2.0 e HDCP 2.3.
• 1 x DisplayPort, com suporte para resolução máxima de 4096×2304 a 60 Hz
• * Suporte para DisplayPort versão 1.2 e HDCP 2.3
• 1 x DisplayPort, com suporte para resolução máxima de 4096×2304 a 60 Hz
• * Suporte para DisplayPort versão 1.2.
• (As especificações gráficas podem variar dependendo do suporte da CPU.)
• Suporte para até quatro monitores ao mesmo tempo
• Áudio
• Realtek® Audio CODEC
• Áudio de alta definição
• 2/4/5.1/7.1 canais
• * Você pode alterar a funcionalidade de um áudio jack usando software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configuração de áudio.
• Suporte de saída S/PDIF
• LAN
• Chip Realtek® 2.5GbE LAN (2,5 Gbps/ 1 Gbps/100 Mbps)
• Expansão de soquetes
• UPC:
• 1 x PCI Express x16 slot, compatível com PCIe 4.0 e rodando em x16
• Chipset:
• 2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1
• interface de armazenamento
• UPC:
• 1 x conector M.2 (soquete 3, chave M, compatível com SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
• Chipset:
• 1 x conector M.2 (soquete 3, chave M, compatível com SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 conectores SATA 6Gb/s
• Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para armazenamento SATA dispositivos
• USB
• Chipset:
• 1 x porta USB Type-C ® no painel traseiro, compatível com USB 3.2 Gen 2
• 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis via conector USB interno)
• 2 portas USB 2.0/1.1 no painel traseiro
• Chipset + 2 USB 2.0 hubs:
• 4 portas USB 2.0/1.1 disponíveis através de conectores USB internos
• Conectores de E/S internos
• 1 conector de alimentação principal ATX de 24 pinos
• 1 conector de alimentação ATX 12V de 8 pinos
• 1 conector de ventoinha da CPU
• 3 conectores de ventoinha do sistema
• 1 conector de faixa de LED endereçável
• 1 LED RGB conector de tira
• 2 conectores M.2 Socket 3
• 4 conectores SATA 6Gb/s
• 1 conector do painel frontal
• 1 conector de áudio do painel frontal
• 1 conector USB 3.2 Gen 1
• 2 conectores USB 2.0/1.1
• 1 conector Trusted Platform Module (somente para GC-TPM2.0 SPI/GC-TPM2.0 Módulo SPI 2.0)
• 1 cabeçalho de porta serial
• 1 cabeçalho de porta paralela
• 1 cabeçalho de saída S/PDIF
• 1 botão Q-Flash Plus
• 1 botão de reinicialização
• 1 x jumper de reinicialização
• 1 jumper de limpeza CMOS
• Painel de E/S traseiro
• 2 USB 2.0/1.1 portas
• 1 porta PS/2 para teclado/mouse
• 1 porta D-Sub
• 1 porta HDMI
• 2 portas de vídeo
• 3 portas USB 3.2 Gen 1
• 1 x porta USB Type-C®, compatível com USB 3.2 Gen 2
• 1 porta RJ-45
• 3 conectores de áudio
• E/S controlador
• Chip controlador de E/S iTE®
• Hardware de monitoramento
• Detecção de tensão
• Temperatura de detecção de tensão
• Detecção de velocidade do ventilador
• Detecção de fluxo de água de resfriamento
• Aviso de falha do ventilador
• Controle de velocidade do ventilador
• * O suporte para a função de controle de velocidade do ventilador dependerá do cooler que você instalar.
• BIOS
• 1 x 128 Mbit flash
• Usando AMI UEFI BIOS com licença
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Outros recursos
• GIGABYTE Control Center (GCC) suporte
• * Os aplicativos disponíveis no GCC podem variar dependendo do modelo da placa-mãe. Os recursos suportados de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Software incluído
• Norton® Internet Security (versão OEM)
• Software de gerenciamento de largura de banda LAN
• sistema operacional
• Suporte para Windows 11 de 64 bits
• Windows 10 Suporte a 64 bits
• Formato
• fator de forma micro ATX; 24,4 cm × 24,4 cm
