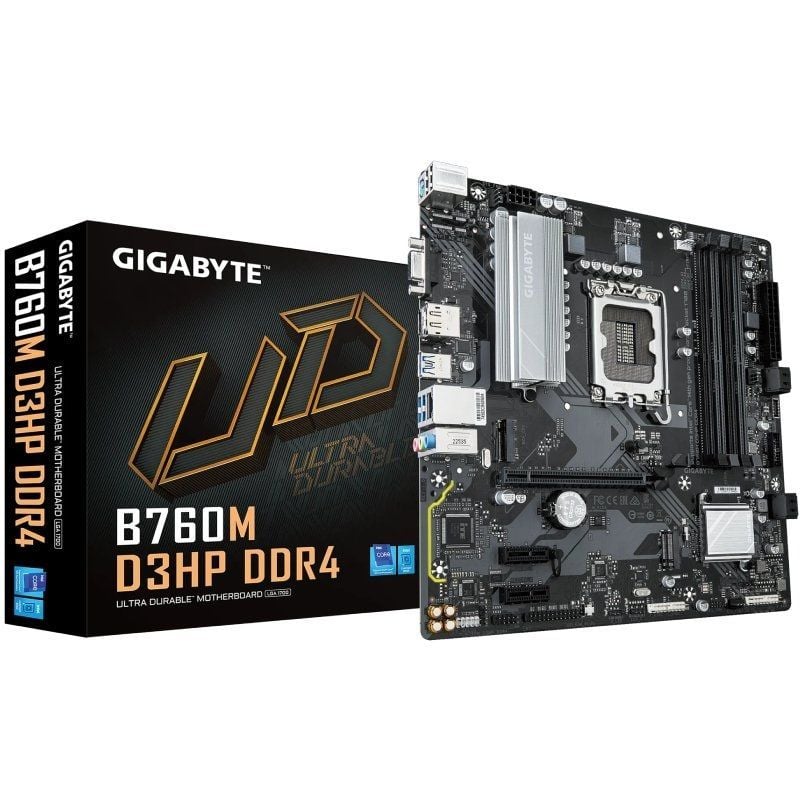

Mother-board Gigabyte B760M D3HP DDR4 soquete 1700/Micro ATX

• Suporta processadores Intel Core de 14º, 13º e 12º
• Desempenho incomparável: solução VRM digital híbrida de 4+1+1 fases
• DDR4 de canal duplo: 4 DIMMs com suporte para módulos de memória XMP
• Armazenamento de próxima geração: 2 soquetes PCIe 4.0 x4 M.2
• Rede rápida: GbE LAN
• Conectividade estendida: USB-C® frontal 5Gb/s, DP, HDMI, D-Sub
• Smart Fan 6: possui vários sensores de temperatura, conectores de ventilador híbridos com função FAN STOP
• Q-Flash Plus: atualize o BIOS sem instalar CPU, memória ou cartão

Longa duração desempenho

GIGABYTE Ultra Durável™ placas-mãe, construídas com componentes ideais de dentro para fora, oferecem excelente desempenho e uma plataforma atemporal.

Design VRM digital

O melhor design VRM já construído com componentes da mais alta qualidade.

MOSFET PWM digital de 4+1+1 fases + RDS baixo(on)

Suporta as CPUs mais recentes e oferece melhor desempenho do sistema e escalabilidade máxima de hardware.

DDR4 XMP Memória

Suporte para DDR4 Tudo o que os usuários precisam fazer para obter esse aumento de desempenho é garantir que seu módulo de memória suporte XMP e que a tecnologia de gerenciamento de largura de banda de rede que ajuda a melhorar a latência da rede e manter tempos de ping baixos para melhor capacidade de resposta em ambientes LAN lotados.

Design de hardware PCIe 4.0

Com um ou vários slots PCIe 4.0 x16 e suporte para slots PCIe 4.0 M.2, as placas-mãe GIGABYTE são pronto para funcionar com dispositivos PCIe 4.0 para oferecer desempenho. superior.

Fácil e amigável

Hardware inovador e intuitivo, software e design de interface BIOS para criar seu estilo pessoal.

Especificações

• Processador
• Soquete LGA1700: Compatibilidade com processadores Intel® Core™, Pentium® Gold e Celeron® 14º, 13ª e 12ª gerações
• O cache L3 varia de acordo com a CPU
• Chipset
• Chipset Intel® B760 Express
• Memória
• Suporte para módulos de memória DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 4 x soquetes DIMM DDR4 com suporte até 128 GB (32 GB de capacidade DIMM única) de memória do sistema
• Arquitetura de memória de canal duplo
• Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffers ECC (operar em modo não ECC)
• Suporte para módulos de memória DIMM 1Rx8/2Rx8 1Rx8/2Rx8/1Rx16 sem buffer ECC
• Suporte para módulos de memória Extreme Memory Profile (XMP)
• (A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados e o número de módulos DRAM; Consulte a ‘Lista de compatibilidade de memória’ no site da GIGABYTE para obter mais informações.)
• Gráficos integrados
• Processador gráfico integrado: suporte para gráficos Intel® HD:
• – 1 porta D-Sub, suportando uma resolução máxima de 1920 x 1200 a 60 Hz
• – 1 porta HDMI, suportando uma resolução máxima de 4096 x 2160 a 60 Hz
• * Suporte para versão HDMI 2.1 e HDCP 2.3.
• ** Suporte para portas compatíveis com HDMI 2.1 TMDS nativo.
• – 1 x DisplayPort, suportando uma resolução máxima de 4096×2304 a 60 Hz
• * Suporte para versão DisplayPort 1.2 e HDCP 2.3
• (As especificações gráficas podem variar dependendo da compatibilidade da CPU.)
• Suporta até três monitores ao mesmo tempo
• Áudio
• CODEC de áudio Realtek®
• Áudio de alta definição de 2/4/5.1/7.1 canais
• * Você pode alterar a funcionalidade de uma tomada de áudio usando software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para visualizar as configurações de áudio.
• Suporte para saída S/PDIF
• Rede local
• Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)
• Portas de expansão
• CPU:
• – 1 slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16
• * O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.
• Chipset:
• – 2 slots PCI Express x1, compatível com PCIe 3.0 e rodando em x1
• Interface de armazenamento
• CPU:
• – 1 conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
• Chipset:
• – 1 conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
• – 4 conectores SATA 6Gb/s
• Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para Dispositivos de armazenamento SATA
• USB
• Chipset:
• – 1 porta USB Type-C® com suporte para USB 3.2 Gen 1, disponível através do conector USB interno
• – 5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
• – 2 portas USB 2.0/1.1 na parte traseira painel
• Chipset+Hub USB 2.0:
• – 4 portas USB 2.0/1.1 disponíveis através de conectores USB internos
• Conectores de E/S internos
• 1 conector de alimentação principal ATX de 24 pinos
• 1 x 12V 8 pinos do conector de alimentação ATX
• 1 conector de ventoinha da CPU
• 3 ventiladores do sistema conectores
• 1 conector de faixa de LED endereçável
• 1 conector de faixa de LED RGB
• 2 soquete M.2 3 conectores 4 conectores
• SATA 6Gb/s
• 1 conector de painel frontal
• 1 conector de áudio do painel frontal
• 1 conector USB Type-C®, compatível com USB 3.2 Gen 1
• 1 conector USB 3.2 Gen 1
• 2 USB Cabeçalhos 2.0/1.1
• 1 cabeçalho Trusted Platform Module (somente para módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 cabeçalho de porta serial
• 1 porta paralela
• 1 cabeçalho de saída S/PDIF
• 1 botão Q-Flash Plus
• 1 reinicialização jumper
• 1 jumper transparente CMOS
• Conectores do painel traseiro
• 2 portas USB 2.0/1.1
• 1 porta PS/2 para teclado/mouse
• 1 porta D-Sub
• 1 porta DisplayPort
• 1 porta HDMI
• 3 portas USB 3.2 Gen 1
• 1 porta RJ-45
• 3 conectores de áudio
• Controlador de E/S
• Chip controlador de E/S iTE®
• Monitoramento de H/W
• Detecção de tensão
• Detecção de temperatura
• Detecção de tensão de velocidade do ventilador
• Detecção de fluxo de resfriamento de água
• Aviso de falha do ventilador
• Controle de velocidade do ventilador
• * Se a função de controle de velocidade do ventilador é suportada dependerá do ventilador você instala.
• BIOS
• 1 x 128 Mbit flash
• Usando AMI UEFI BIOS licenciado
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
• Recursos exclusivos
• Suporte para GIGABYTE Control Center (GCC)
• * Os aplicativos disponíveis no GCC podem variar dependendo do modelo da placa-mãe. Os recursos suportados por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
• Suporte para Q-Flash
• Suporte para Q-Flash Plus
• Software incluído
• Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)
• Sistema operacional
• Suporte para Windows 11 de 64 bits
• Suporte para Windows 10 64 bits
• Design
• Fator de forma Micro ATX; 24,4 cm x 24,4 cm
