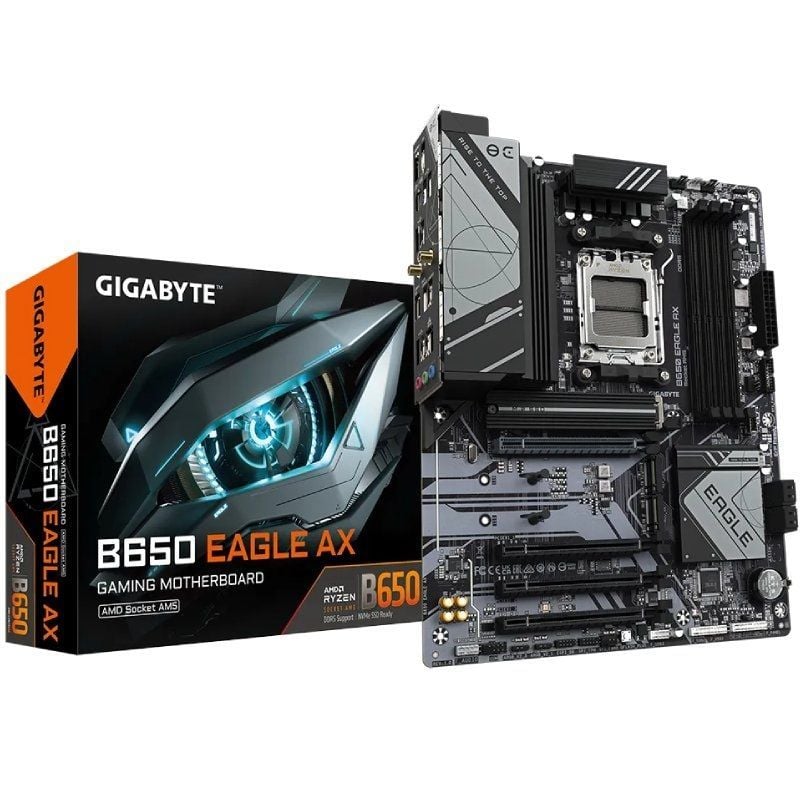

B650 EAGLE AX
- AMD Socket AM5: compatível com processadores da série AMD Ryzen™ 7000/Ryzen™ 8000/Ryzen™ 9000
- Desempenho incomparável: solução VRM digital de 12+2+2 fases
- DDR5 de canal duplo: 4*DIMMs SMD com suporte para módulos de memória AMD EXPO™ e Intel® Wi-Fi 6E 802.11ax e GbE LAN
- Conectividade estendida: DP, HDMI, USB® traseiro 10Gb/s
- Smart Fan 6: possui vários sensores de temperatura, conectores de ventilador híbridos com função FAN STOP
- Q-Flash Plus: atualize o BIOS sem instalar CPU, memória ou cartão
Longa duração desempenho
GIGABYTE Ultra Durável™ placas-mãe, construídas com componentes ideais de dentro para fora, fornecem excelente desempenho e uma plataforma atemporal.
Design VRM digital
O melhor design VRM já construído com componentes da mais alta qualidade.
MOSFETs digitais PWM de 12+2+2 fases + RDS baixo(on)
Suporta as CPUs mais recentes e oferece melhor desempenho do sistema e hardware máximo escalabilidade.
Suporte para EXPO e XMP
DDR5 EXPO e memória.
Térmico
Dissipador de calor MOSFET totalmente coberto
Área de superfície 3 vezes maior
Área de superfície até 3 vezes maior em comparação com dissipadores de calor tradicionais. Melhora a dissipação de calor dos MOSFETs.
Construção real de peça única
O TMOS é um dissipador de calor REAL de peça única. Seu design de peça única e maior área de superfície melhoram drasticamente o desempenho de resfriamento em comparação com o design de várias peças da concorrência.
Conectividade Futura
Conectividade máxima com velocidades de transferência de dados incríveis em redes e armazenamento de próxima geração.
Wi-Fi 6E 802.11ax
A mais recente solução sem fio 802.11ax Wi-Fi 6E com nova banda dedicada de 6 GHz permite desempenho sem fio gigabit, proporcionando streaming de vídeo suave, uma melhor experiência de jogo, menos quedas de conexões e velocidades de até 2,4 Gbps. Além disso, o Bluetooth 5 oferece quatro vezes o alcance do BT 4.2 e transmissão mais rápida.
LAN GbE com gerenciamento de largura de banda
Ajuda a melhorar a latência da rede e manter tempos de ping baixos para melhor capacidade de resposta em ambientes LAN lotados.
Design de hardware PCIe 4.0
Com um ou mais slots PCIe 4.0 x16 e suporte para slots PCIe 4.0 M.2, GIGABYTE as placas-mãe estão prontas para funcionar com dispositivos PCIe 4.0 para oferecer desempenho superior.
Áudio de alta fidelidade
Capacitores de áudio de última geração
Esses capacitores de alta qualidade ajudam a fornecer áudio de alta fidelidade e alta resolução para fornecer os efeitos sonoros mais realistas.
Áudio de proteção contra ruído
Basicamente, ele separa os componentes de áudio analógico sensíveis da placa de possível contaminação de ruído no nível do PCB.
Fácil e amigável
Hardware, software e design de interface BIOS inovadores e intuitivos para criar seu estilo pessoal.
Fechamento fácil
Desbloqueie facilmente a trava do slot PCIe ao remover a placa gráfica do slot PCIe.
Q-Flash Plus
Atualize facilmente o BIOS sem instalar CPU, memória e gráficos placa.
PASSO 1: Conecte os cabos da fonte de alimentação de 24 e 8 pinos à placa-mãe.
PASSO 2: Baixe o arquivo BIOS da placa-mãe e renomeie-o para ‘gigabyte.bin’. Salve-o em uma unidade flash USB formatada em FAT32. Insira a unidade flash USB na porta USB do Q-FLASH PLUS.
PASSO 3: Pressione o botão Q-FLASH PLUS e a placa-mãe começará a atualizar o BIOS automaticamente.
Especificações
- Processador
- AMD Socket AM5, suporte para:
- Processadores AMD Ryzen™ Série 7000 / Ryzen™ 8000 / Ryzen™ 9000
- (Visite o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).
- Chipset
- Processador AMD B650
- Memória
- Suporte para DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ módulos de memória 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800 MT/s 64 GB) de memória do sistema
- Arquitetura de memória de canal duplo
- Suporte para sem buffer e não ECC Módulos de memória DIMM 1Rx8/2Rx8/1Rx16
- Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP)
- (a configuração da CPU e a memória podem afetar os tipos de memória suportados, a taxa de dados e o número de módulos DRAM, consulte ‘Lista de compatibilidade de memória’ no site da GIGABYTE para mais informações).
- Gráficos integrados
- Processador gráfico integrado com suporte para gráficos AMD Radeon™:
- – 1 x DisplayPort, com suporte para resolução máxima de 3840 x 2160 a 144 Hz
- * Suporte para DisplayPort versão 1.4.
- – 1 porta HDMI, com suporte para resolução máxima de 4096 x 2160 a 60 Hz
- * Suporte para HDMI versão 2.1 e HDCP 2.3.
- ** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.
- (As especificações gráficas podem variar dependendo do suporte da CPU).
- Áudio
- Realtek® Audio CODEC
- 2/4/5.1/7.1 canal Alto Áudio de definição
- * Você pode alterar a funcionalidade de um conector de áudio usando seu software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para visualizar as configurações de áudio.
- Rede local
- Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)
- Módulo de comunicações sem fio
- Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.0)
- : WIFI a, b, g, n, ac, ax, compatível com bandas de frequência portadora de 2,4/5/6 GHz Bandas de frequência portadora de 2,4/5/6 GHz
- – BLUETOOTH 5.3
- : suporte para o padrão sem fio 11ax 160 MHz
- (A velocidade real dos dados pode variar dependendo do ambiente e do equipamento).
- Soquetes de expansão
- 1 slot PCI Express x16 (PCIEX16), integrado à CPU:
- – AMD Ryzen™ Série 7000/Ryzen™ A série 9000 suporta o modo PCIe 4.0 x16
- – AMD Ryzen™ Série 8000-Phoenix 1 suporta modo PCIe 4.0 x8
- – AMD Ryzen™ A série 8000-Phoenix 2 suporta o modo PCIe 4.0 x4
- * O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica estiver sendo instalada, certifique-se de instalá-la no slot PCIEX16.
- 2 slots PCI Express x16 (PCIEX1_1/PCIEX1_2), integrados à CPU, com suporte para PCIe 3.0 e rodando em x1
- * Os slots PCIEX1_1 e PCIEX1_2 não estão mais disponíveis ao usar um processador AMD Ryzen™ Série 8000-Phoenix 2.
- 1 slot PCI Express x16 (PCIEX1_3), integrado no chipset, compatível com PCIe 3.0 e operando em x1
- Interface de armazenamento
- 1 conector M.2 (M2A_CPU), integrado na CPU, compatível com Socket 3, chave M, tipo 25110/22110/2580/2280 SSD:
- – Processadores AMD Ryzen™ Série 7000/Ryzen™ Série 9000 compatível com SSD PCIe 5.0 x4/x2
- – Processadores AMD Ryzen™ Série 8000-Phoenix 1 compatível com SSD PCIe 4.0 x4/x2
- – Processadores AMD Ryzen™ Série 8000-Phoenix 2 compatível com SSD PCIe 4.0 x4/x2
- 1 conector M.2 (M2P_CPU), integrado na CPU, compatível com Socket 3, chave M, SSD tipo 22110/2280:
- – Processadores AMD Ryzen™ Série 7000/Ryzen™ SSD PCIe 4.0 x2 compatível com SSD da série 9000
- : AMD Ryzen™ Série 8000-Phoenix 1 suporta SSD PCIe 4.0 x2
- : AMD Ryzen™ 8000-Phoenix série 2 suporta SSD PCIe 4.0 x2
- 1 conector M.2 (M2C_SB), integrado no chipset, compatível com Socket 3, chave M, tipo 22110/2280 (suporta SSD PCIe 4.0 x4/x2)
- 4 conectores SATA 6 Gb/s Suporte
- RAID 0. RAID 1 e RAID 10 para Dispositivos de armazenamento SSD NVMe
- Suporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
- USB
- CPU:
- – 2 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
- – 1 porta USB Type C® no painel traseiro, com suporte para USB 3.2 Gen 1
- CPU+USB 2.0 Hub:
- – 4 portas USB 2.0/1.1 no painel traseiro
- Chipset:
- – 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno
- – 1 porta USB Type C® com suporte para USB 3.2 Gen 1, disponível através do conector USB interno
- – 4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
- Chipset+Hub USB 2.0:
- – 4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
- Conectores de E/S internos
- 1 conector de alimentação principal ATX de 24 pinos
- 1 conector de alimentação ATX de 24 pinos 12V 8 pinos
- 1 conector de ventoinha da CPU 1
- Conector da bomba de resfriamento de água/
- Ventilador da CPU 2 Conectores do ventilador do sistema
- 1 Conector da bomba de resfriamento de água/ventilador do sistema
- 3 Conectores de faixa de LED RGB Gen2 endereçáveis
- 1 Conector de faixa de LED RGB
- 3 conectores de soquete M.2 3
- 4 conectores SATA 6 Gb/s
- 1 conector do painel frontal
- 1 áudio do painel frontal cabeçalho
- 1 conector USB Type-C®, compatível com USB 3.2 Gen 1
- 1 conector USB 3.2 Gen 1
- 3 conectores USB 2.0/1.1
- 1 cabeçalho Trusted Platform Module (somente para módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 teclado/mouse
- 2 x conectores de antena SMA (2T2R)
- 1 x porta USB Type-C®, compatível com USB 3.2 Gen 1
- 2 x portas USB 3.2 Gen 2 Type A (vermelhas)
- 6 x portas USB 2.0/1.1
- 1 x porta RJ-45
- 3 x áudio
- E/S Controlador
- Chip controlador de E/S iTE®
- Monitoramento de hardware
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de fluxo de água de resfriamento
- Aviso de falha do ventilador
- Ventilador de controle de velocidade do ventilador
- * O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instala.
- BIOS
- 1 x 256 Mbit flash
- Usando AMI UEFI BIOS licenciado
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
- Outros recursos
- Suporte para GIGABYTE Control Center (GCC)
- * Os aplicativos disponíveis no GCC podem variar dependendo do modelo da placa-mãe. Os recursos suportados por cada aplicativo também podem variar dependendo das especificações da placa-mãe.
- Suporte para Q-Flash
- Suporte para Q-Flash Plus
- Software incluído
- Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)
- Sistema operacional
- Suporte para Windows 11 de 64 bits
- Suporte para Windows 10 Formato
- de 64 bits
- Fator de forma ATX; 30,5 cm x 24,4 cm
